Hochstrombelastungstests

Im Rahmen der Entwicklung in Bereichen der regenerativen Energietechnik und der mobilen Nutzung von elektrischer Energie spielen Speichersysteme eine große Rolle. Um Nutzer und nachgeschaltete Systeme zu schützen und bei Bedarf vom Speichersystem zu trennen, werden je nach Bedarf Schutzsysteme eingesetzt, um diese Trennung durchzuführen.
Die Zuverlässigkeit dieser Systeme ist dabei ein entscheidender Faktor für die Sicherheit. Sie ist abhängig vom Konzept und von der Auswahl der einzelnen Komponenten, sowie von den zu erwartenden Belastungen für das System.
Um solche Systeme und Komponenten zu qualifizieren und die Sicherheitsstrategien zu überprüfen, wurde eine Hochstromquelle entwickelt, mit der verschiedene kritische betriebsrelevante Szenarien untersucht werden können. Das Hauptaugenmerk liegt darauf, ob Überlast- und Kurzschlusssituationen zuverlässig beherrscht werden können.

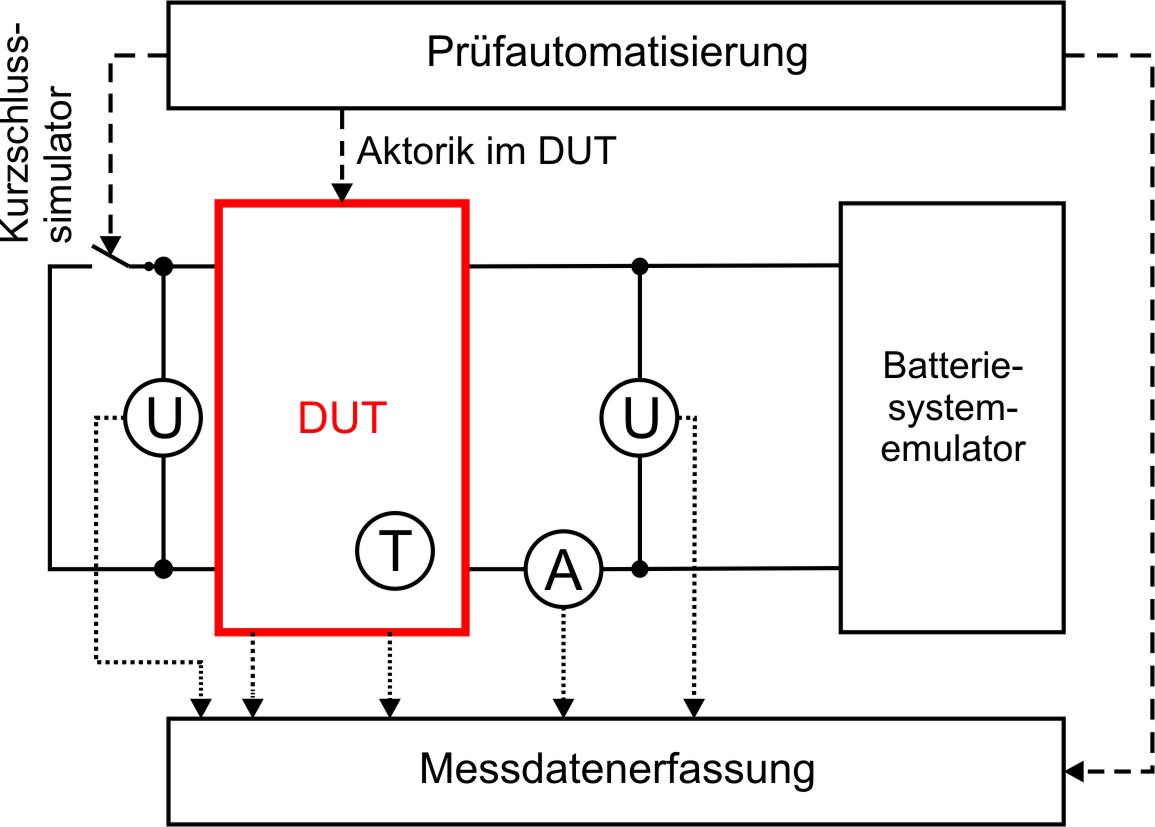

Die Prüfstandsautomatisierung bietet die Möglichkeit eines präzisen zeitlichen Ablaufes des Versuchs und ist in der Lage, neben der Auslösung der Messdatenerfassung, eventuell vorhandene Aktorik während des Programmablaufs anzusteuern. Die Datenerfassung nimmt die relevanten Größen wie Spannungen und Ströme sowie Temperaturen mit der erforderlichen Auflösung und Abtastfrequenz auf.

Technische Eckdaten der Anlage:
I_MAX: 15.000 A
di/dt_MAX: 10.000 A/µs
U_typ.: 450 V (Leerlauf)

Folgende Systeme können im Rahmen der Hochstrombelastungstests untersucht werden:

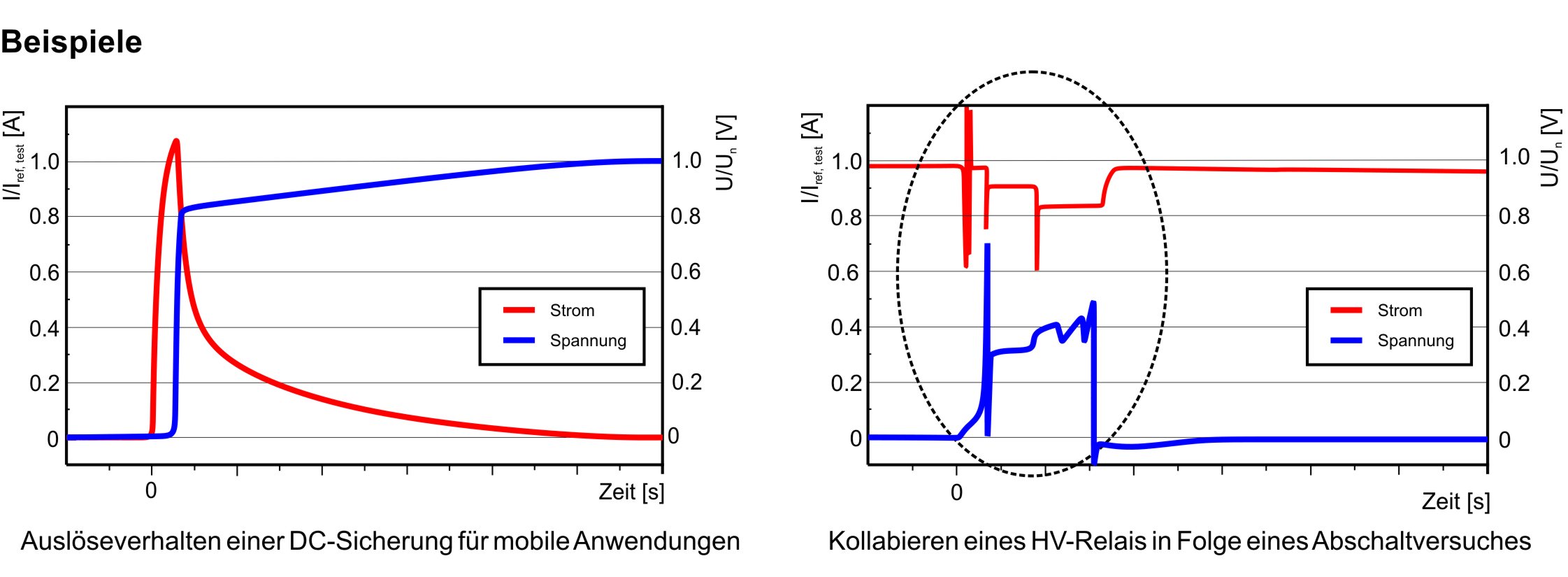

•  Sicherungssysteme (Absicherung von Batteriesystemen)

•  Schaltsysteme (z. B. DC-Relais, etc.)

•  Stromsensoren

  • Genauigkeit

  • Dynamik

  • Überlastbarkeit

•  Belastungstests für Batteriesysteme
