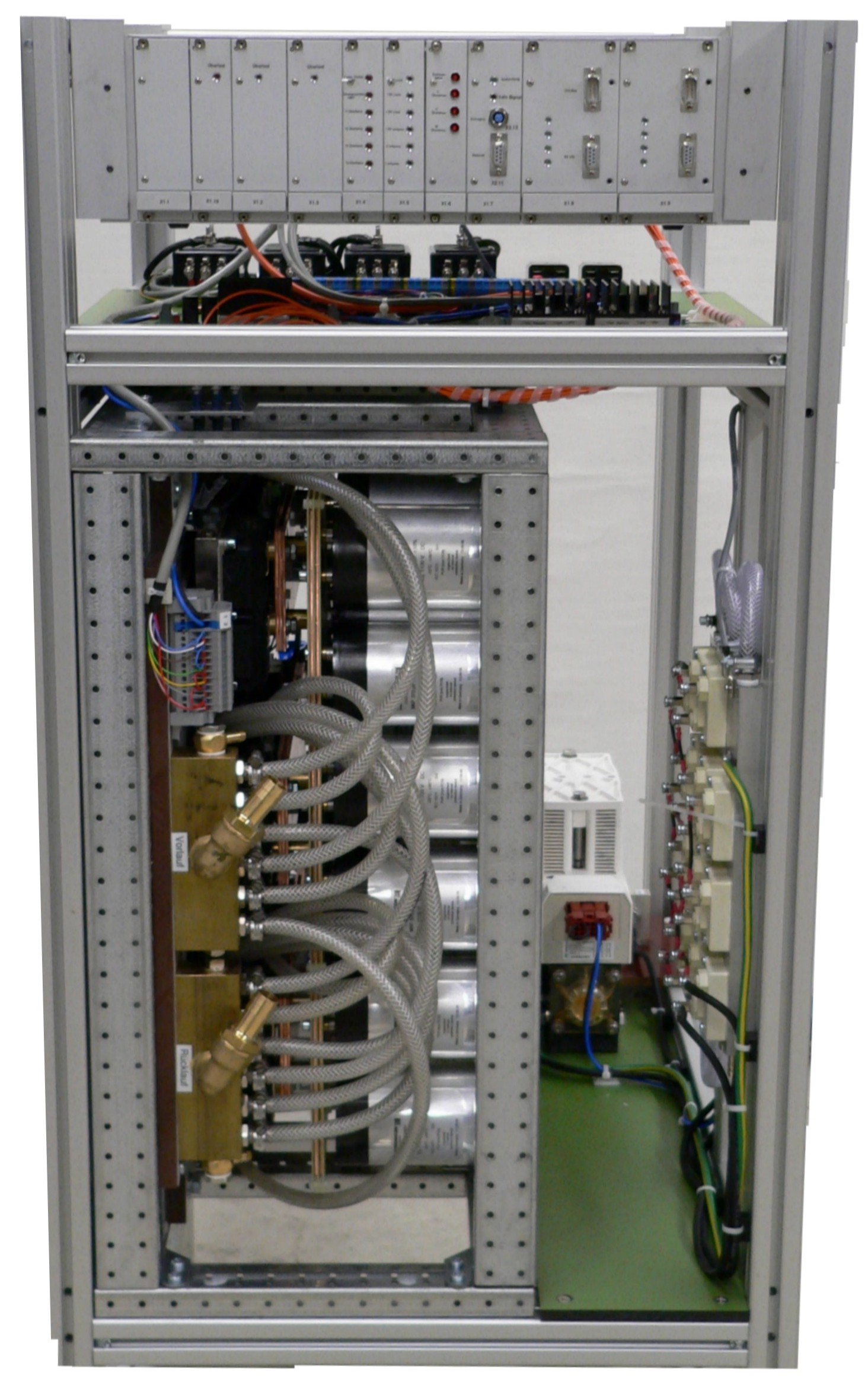

Wechselrichter
Der
Vier-Quadranten-Wechselrichter besteht aus einer
IGBT-Brückenschaltung (Leistungsteil) und einer
Signalprozessor-basierten Regeleinheit. Die Art des Betriebes
und der Leistungsfluss wird durch die externe Sollvorgabe
bestimmt. Der Wechselrichter ist zum Betreiben von Schwungrädern
konzipiert worden. Daher ist die Steuerung so ausgelegt, dass
der Zwischenkreisstrom geregelt werden kann.
Die Auslegung des Wechselrichters wurde einerseits durch die zu
speisende elektrische Maschine und andererseits durch den
Zwischenkreis vorgegeben.
Bei der elektrischen Maschine handelt
es sich im vorliegenden Fall um eine hochtourige
permanent-erregte Synchronmaschine, die durch eine geringe
Synchroninduktivität
Ld und einen konstanten magne-tischen Läuferfluss
gekennzeichnet ist.
Durch die niedrige Synchroninduktivität
resultiert die Anforderung nach einer speziellen Ansteuerung sowie
einer höheren
Schaltfrequenz, um insbesondere die Stromoberschwingungen nicht
unverhältnismäßig
hoch zu gestalten.
